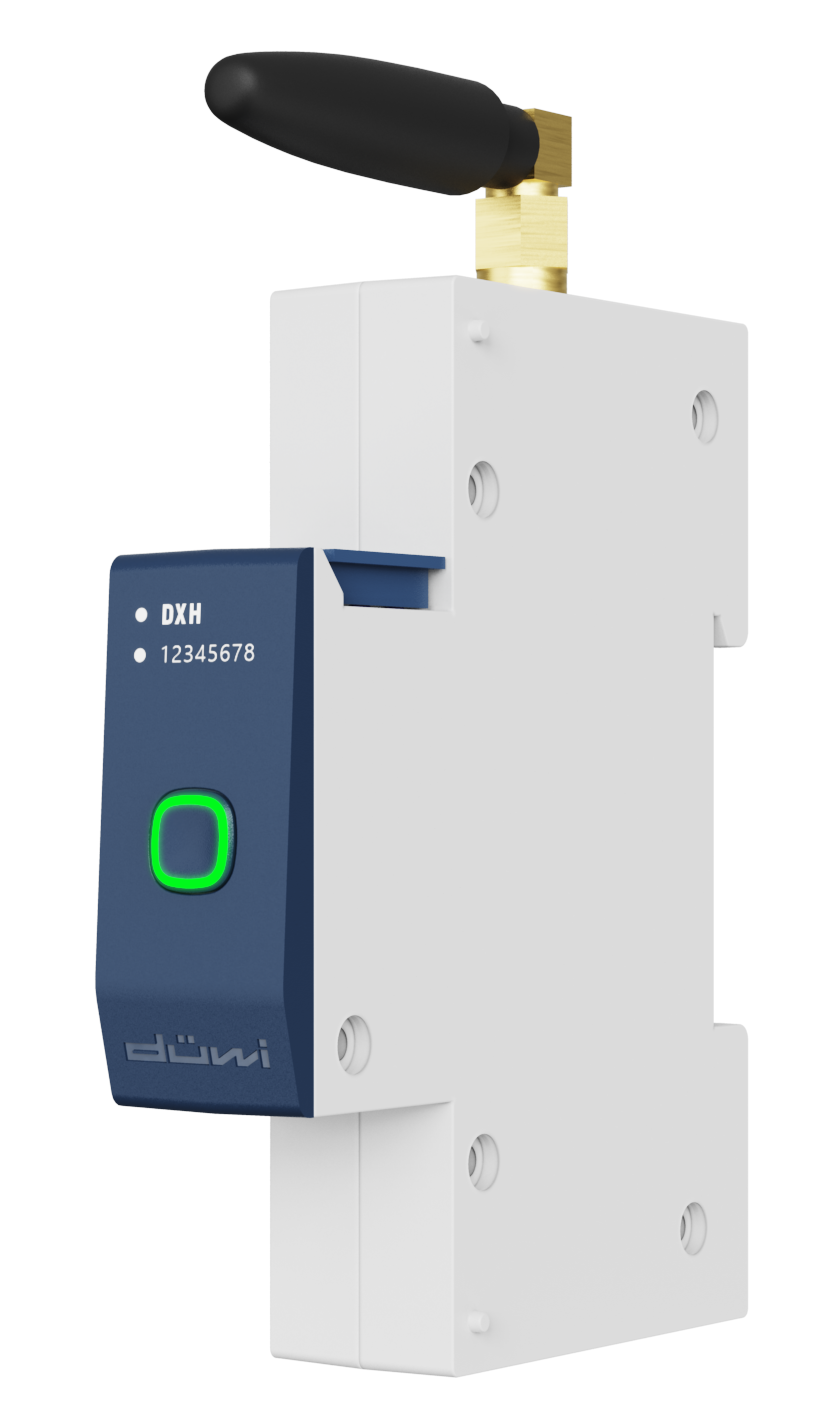

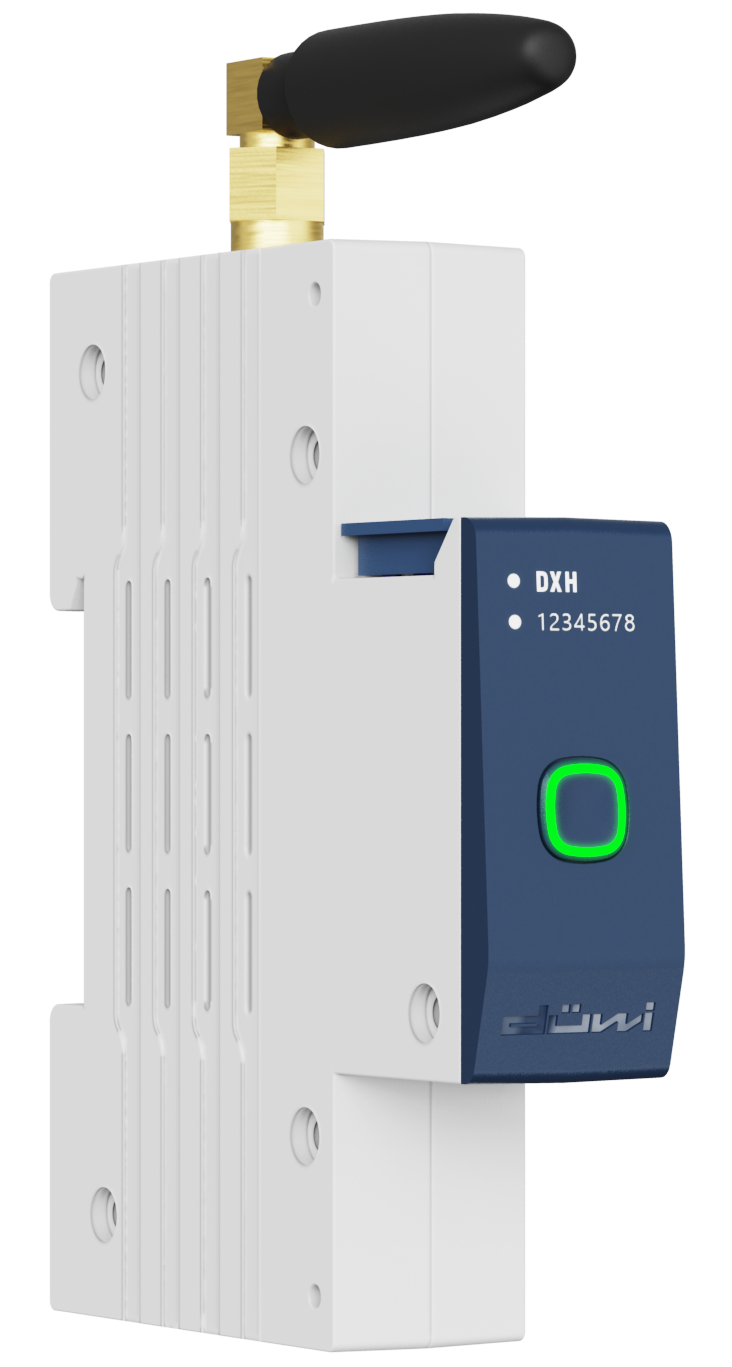

DXH
主机网关
实时接收、反馈智能设备的状态信息，发出动作指令，
远程控制各种智能设备，执行智能场景、定时、等功能。
-
产品参数
产品型号：DXH
产品尺寸：74.5×90×18mm
携带从机数量：60个
通信协议：CAN总线
工作电压：24VDC
额定功率：＜3W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
产品性能需求
433通信：接入20路以上射频稳定控制；
能穿12CM以内墙1堵或室内基本家装环
境20米；成功率>99% 响应延时<0.5s。
电气环境要求
1.工作电压：9~24VDC。
2.额定工作功率：＜3W，适配DXP-40。 -
工作环境要求
1.温度：
工作极限范围：（-10~+60）℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨

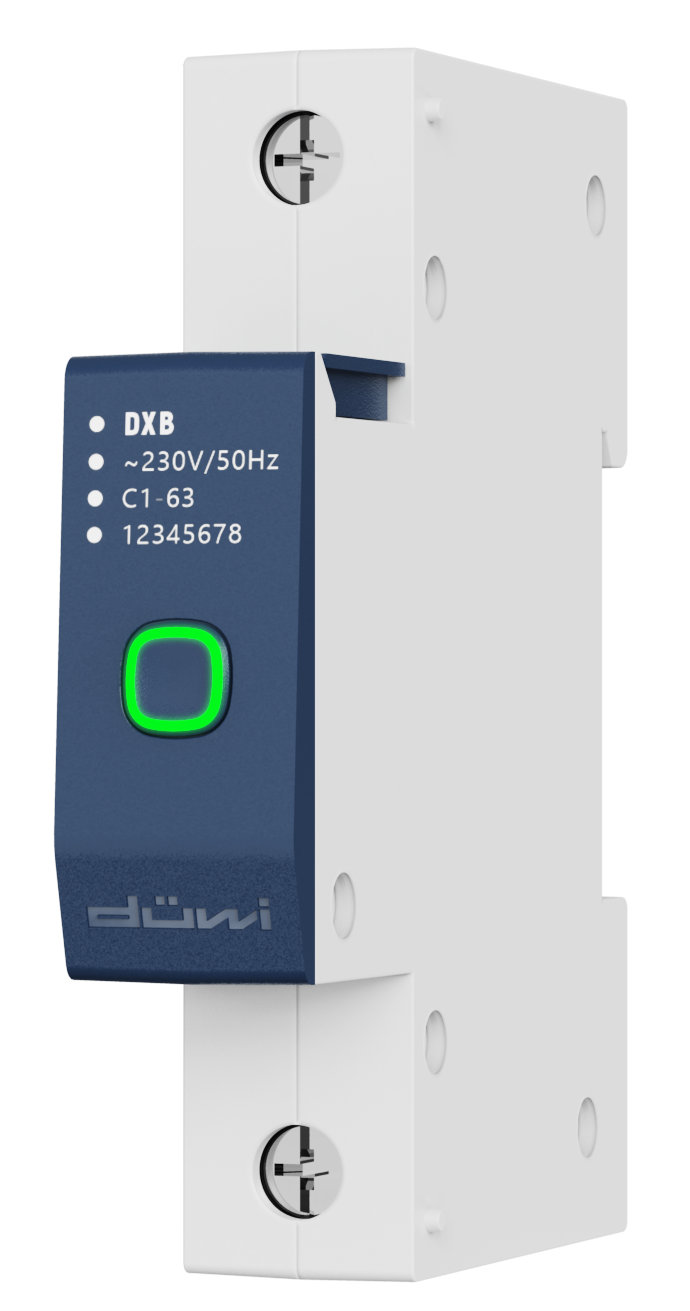

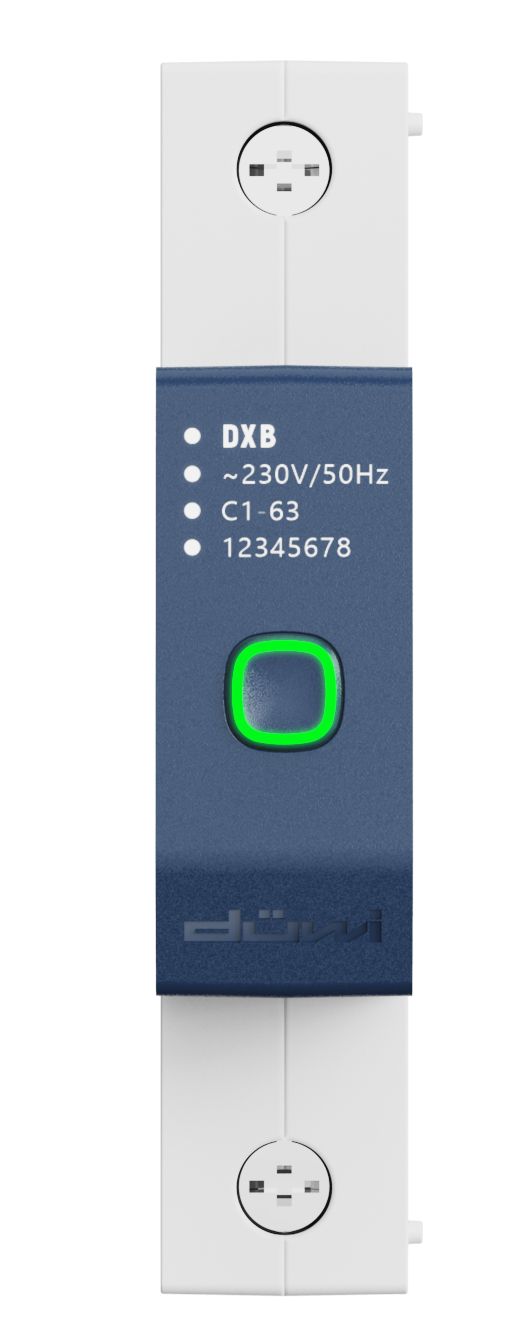

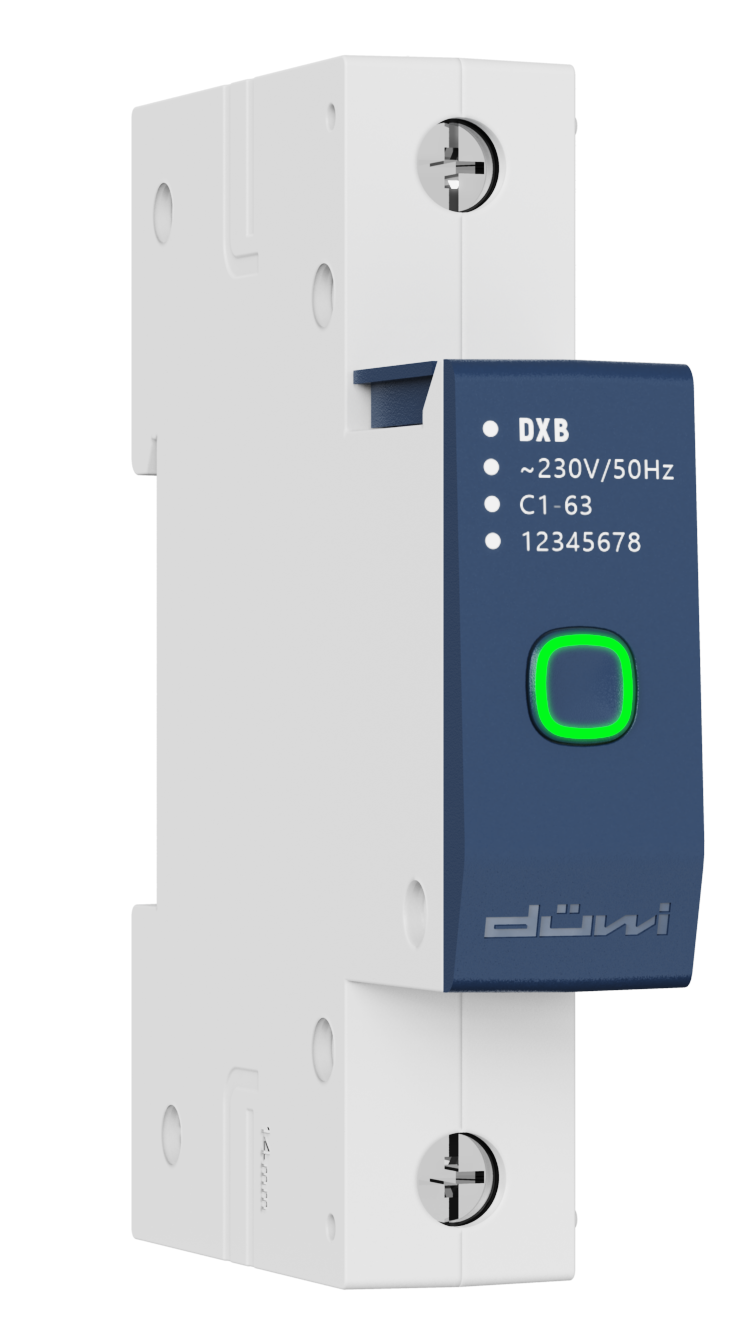

DXB
电源断路单相空开
用于解决单路强电线路上灯光、插座等家庭传统用电设备的
电源通断控制及用电安全防护，并通过智能家居系统、
软件、云进行智能化赋能。
-
产品参数
产品型号：DXB
产品尺寸：74.5×90×18mm
通信协议：CAN总线
工作电压：24VDC
控制电压：198VAC~242VAC
计算精度：1级（±1%）
额定功率：＜1W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
安全性需求
外壳绝缘
电气环境要求
1.正常工作电压：24VDC；
2.正常控制电压：198VAC-242VAC
3.额定工作功率：建议1W左右，待机功
率控制在0.3W以内， 适配DXP-40满
足平层电源需求。
-
工作环境要求
1.温度：
工作极限范围：（-10~+60）℃
工作后外壳表面温度低于60℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨

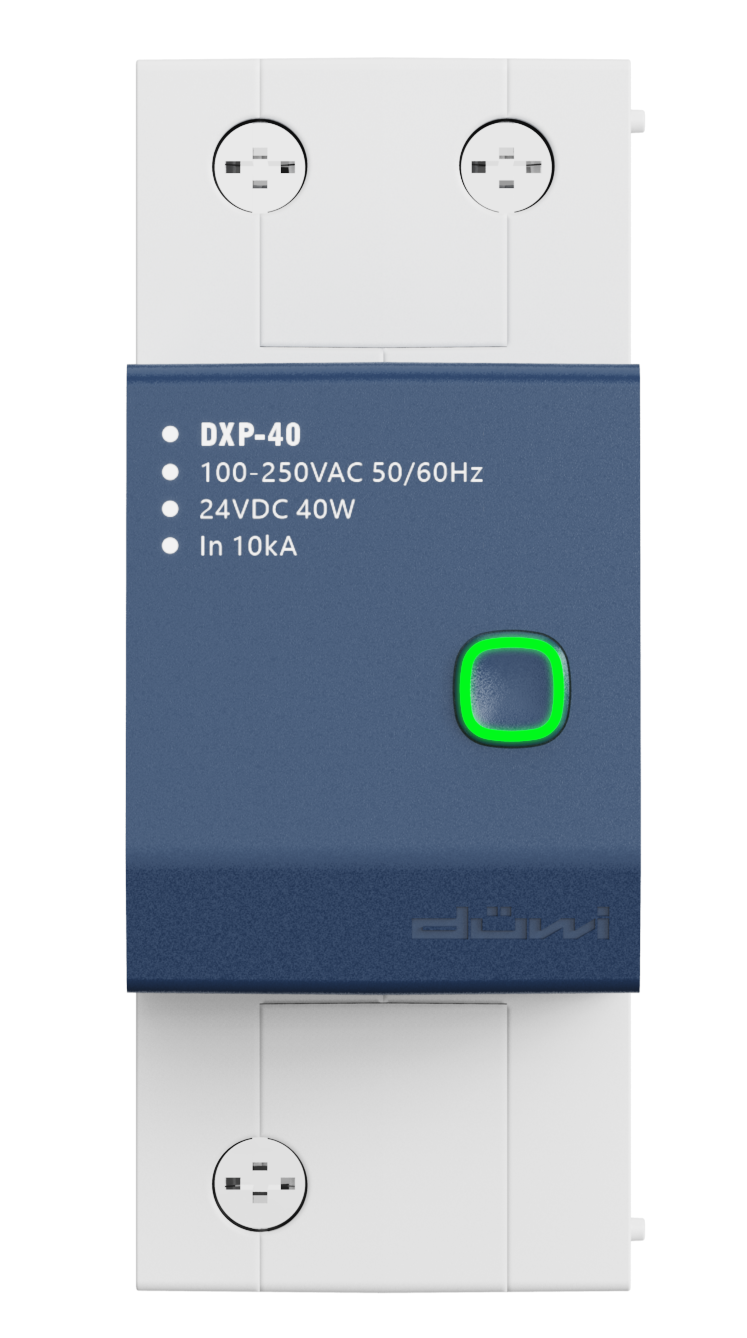

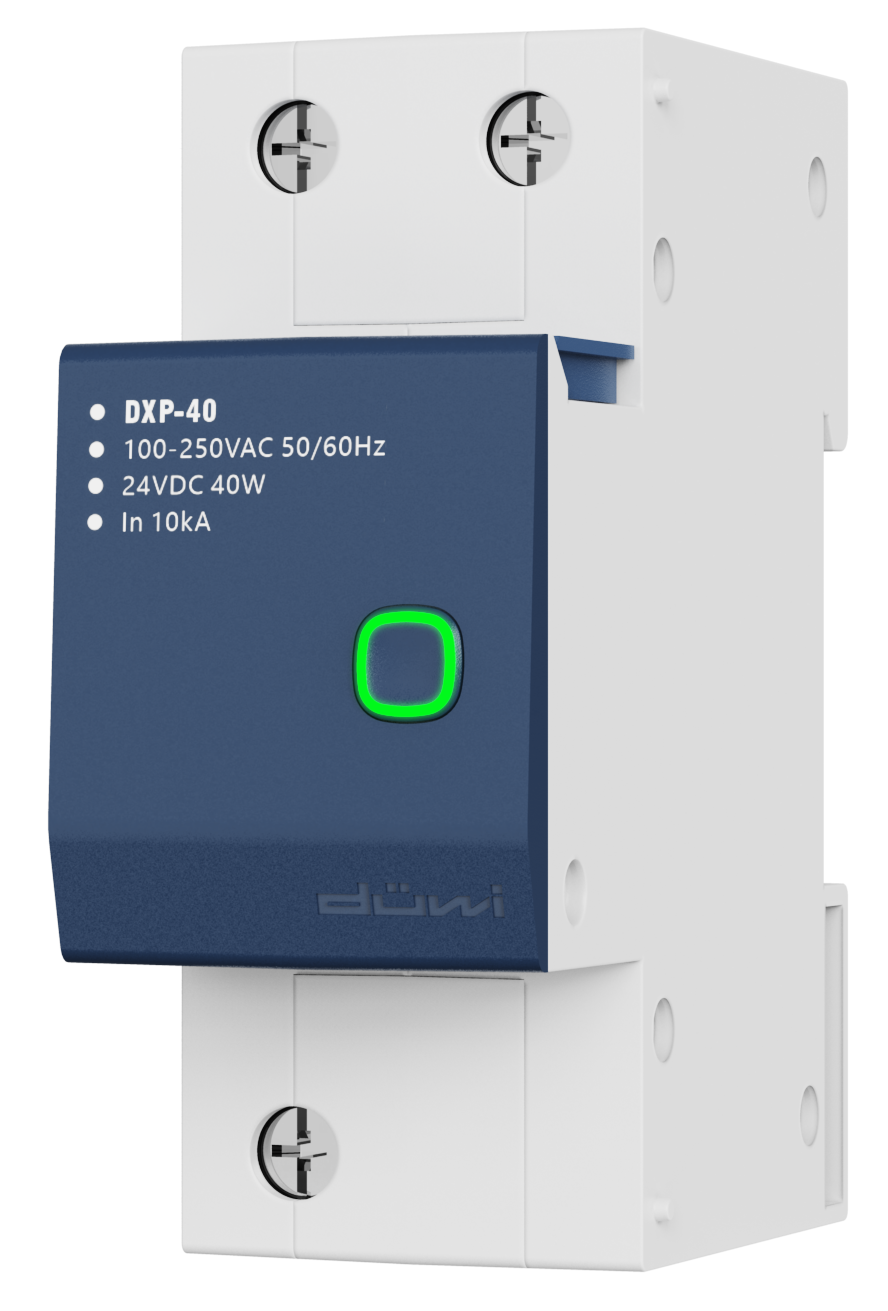

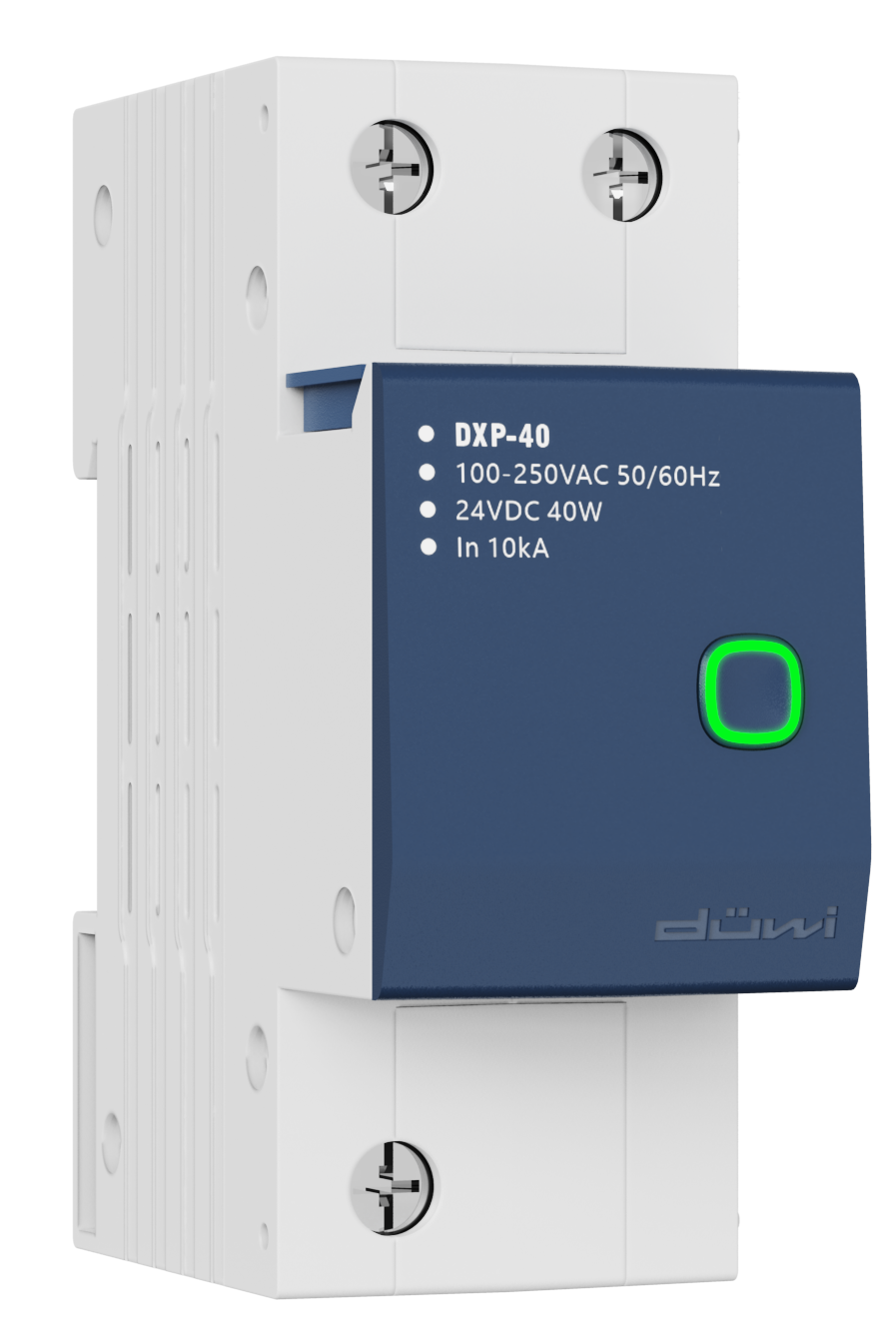

DXP-40
DUWI直流电源
用于给系统内设备模块供电，同时也可用于传感器，面板
等设备的24V供电。
-
产品参数
产品型号：DXP-40
产品尺寸：74.5×90×36mm
输入电压：100~250VAC，50/60Hz
输出电压：24VDC
额定输出功率：40W
空载功率损耗：＜0.75W
防雷等级：三级，标称放电电流10KA
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
电气环境要求
1.正常工作电压：100-250VAC
额定输出功率：40W
空载功率损耗＜0.75W
2.绝缘电阻：I/P-O/P, I/P-FG, O/P-FG：
100M Ohms / 500VDC / 25℃/ 70% RH
3.耐压：I/P-O/P:3KVAC I/P-FG:2KVAC
O/P-FG:0.5KVAC
4.防浪涌：
a. 试验波形 b. 试验电压 c. 判定等级 d. 施加相位
5.启动、上升时间：
500ms, 30ms/230VAC；
1000ms, 30ms/115VAC(满载时)
6.耐振动
零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
安装:符合IEC60068-2-6 -
7.安全规范：
UL508,TUV EN62368-1,
EAC TP TC 004, BSMI CNS14336-1,
AS/NZS 62368.1 参照标准
8.电磁兼容发射：
符合EN55032 (CISPR32),
EN61204-3 Class B, EN61000-3-2,-3,
EAC TP TC 020,CNS13438 Class B
9.电磁兼容抗扰度：
符合EN61000-4-2, 3, 4, 5, 6, 8, 11，
EN55024,EN61000-6-1,EN61204-3,
A级轻工业标准, EAC TP TC 020
10.参照明纬MDR-10-24
DXL-4
4路可控硅调光模块
用于实现不同灯具的调光、调色，并通过智能家居系统、
软件、云进行赋能。
-
产品参数
产品型号：DXL-4
产品尺寸：74.5×90×72mm
通信协议：CAN总线
工作电压：24VDC
单路最大电流：2A
额定功率：＜1W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
电气环境要求
1.正常控制器输入电压：9～24VDC
2.正常控制器输出电压范围：
198VAC-242VAC（硬件讨论）
3.额定工作功率（控制器本身）：
建议1W左右，待机功率控制在0.3W以内，
适配DXP-40满足平层电源需求
产品性能需求
散热
-
工作环境要求
1.温度：
工作极限范围：（-10~+60）℃；
工作后外壳表面温度低于60℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨

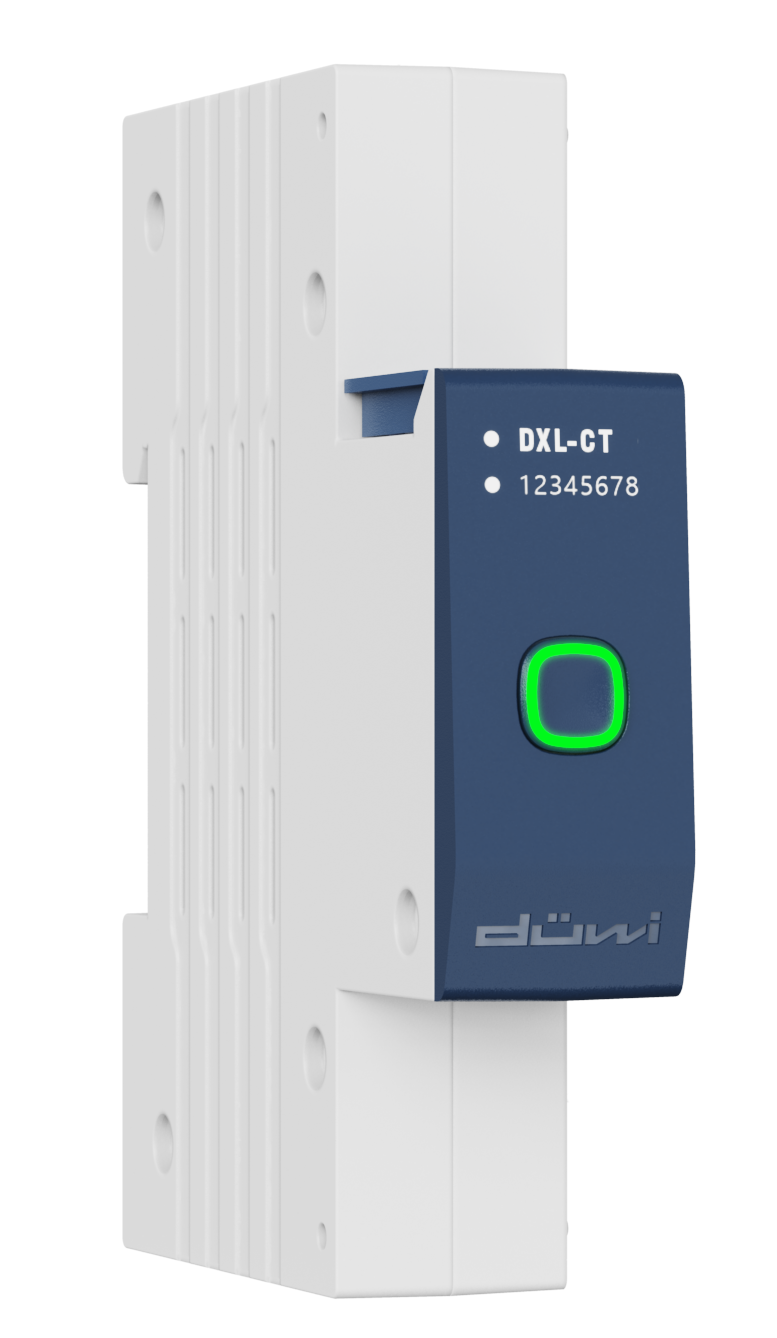

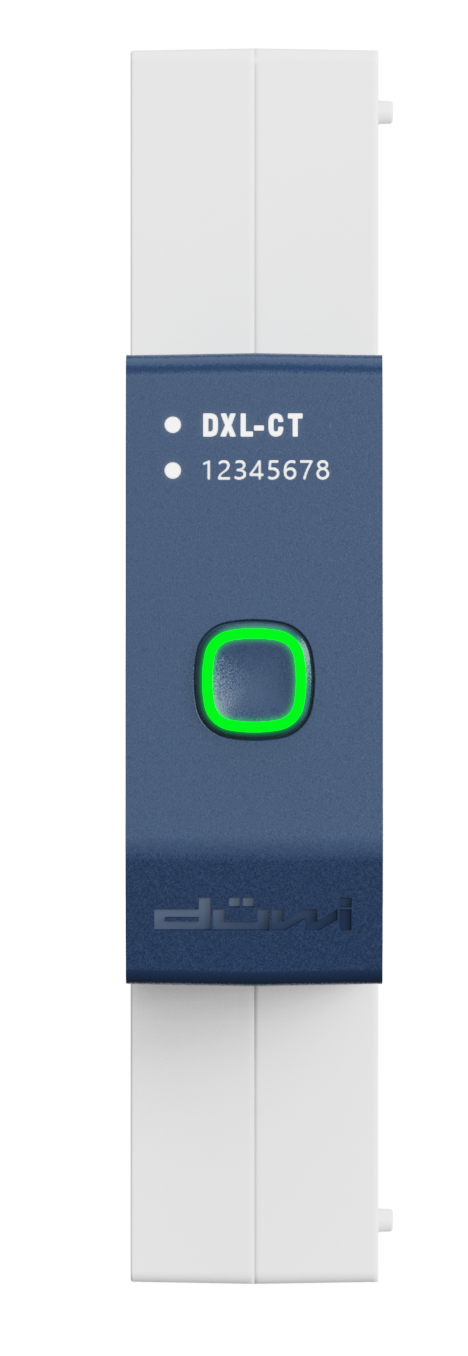

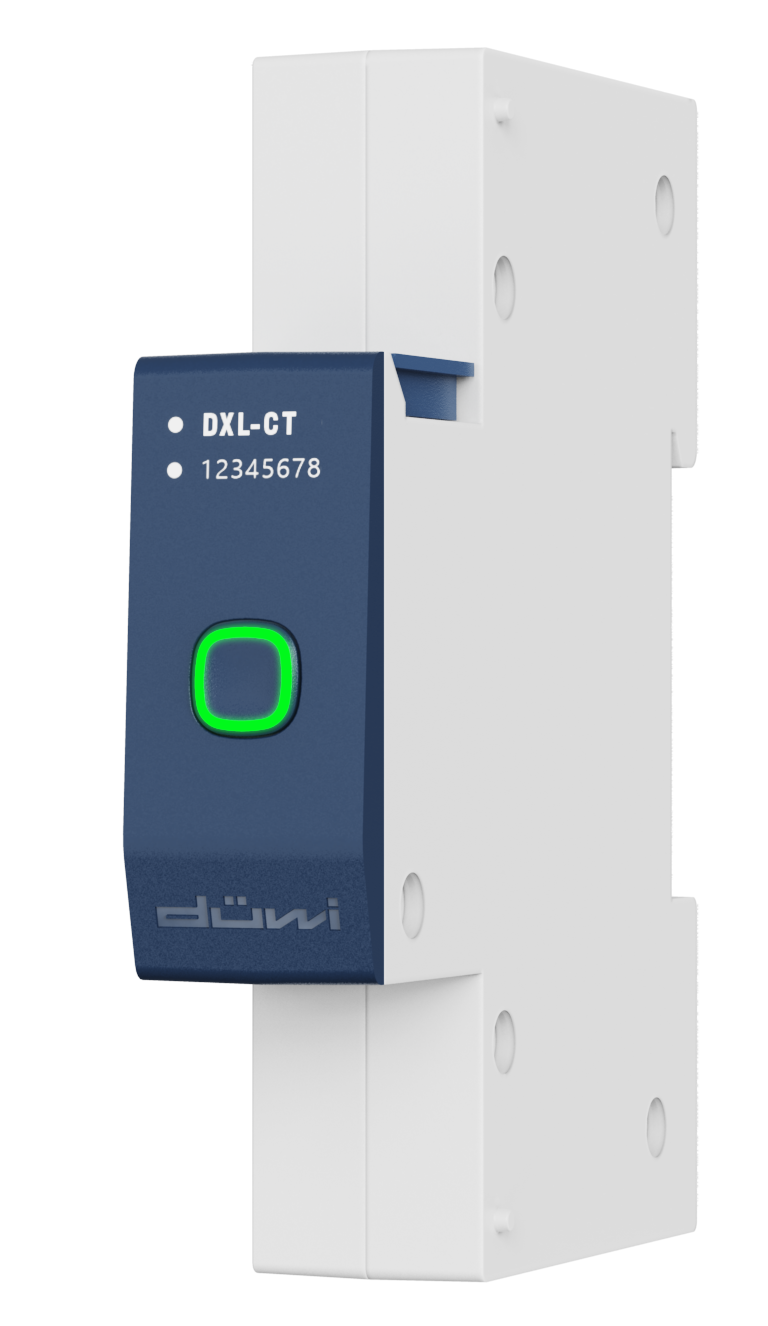

DXL-CT
16路电动窗帘控制模块
用于实现不同品牌窗帘电机的协议对接，实现对电机的基本
功能控制，并通过智能家居系统、软件、云进行赋能。
-
产品参数
产品型号：DXL-CT
产品尺寸：74.5×90×18mm
通信协议：CAN总线
工作电压：24VDC
额定功率：＜1W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
电气环境要求
1.正常工作电压：9~24VDC；
2.额定工作功率：
建议1W左右，待机功率控制在0.3W以内，
适配DXP-40满足平层电源需求。
产品性能需求
散热 -
工作环境要求
1.温度：
工作极限范围：（-10~+60）℃
工作后外壳表面温度低于60℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨

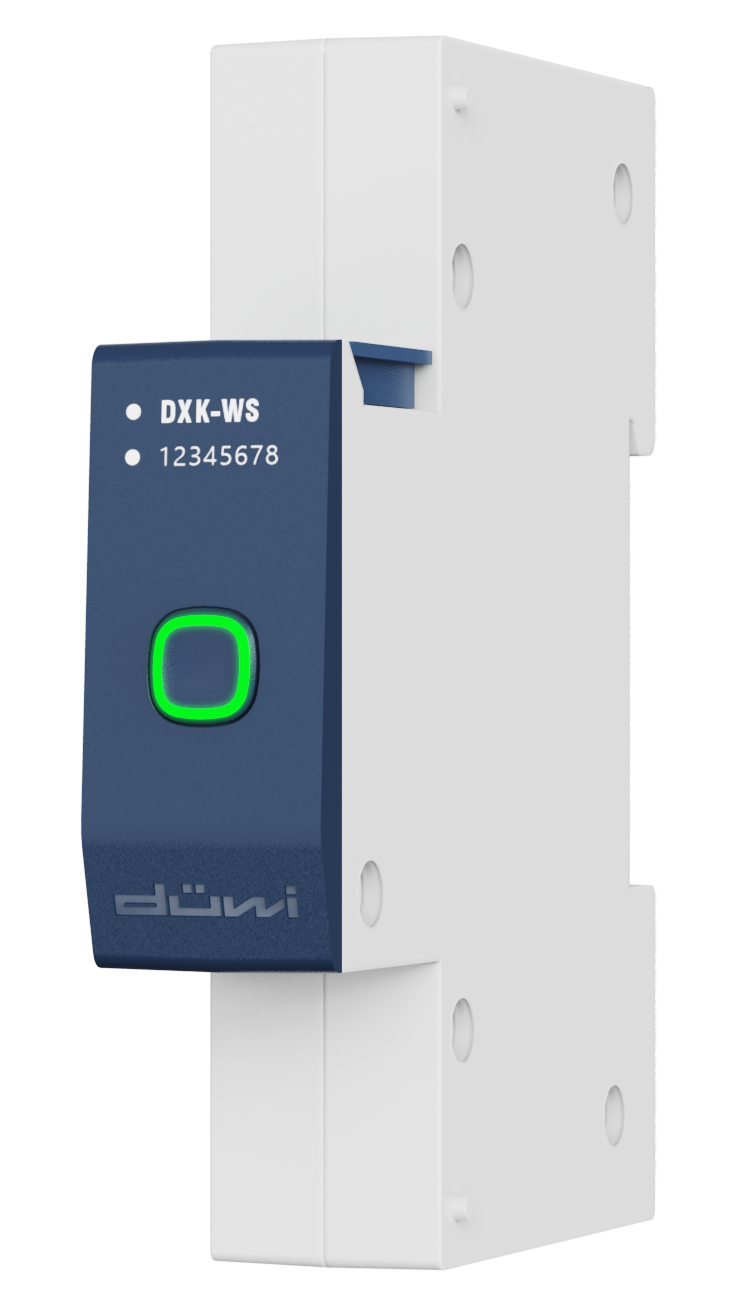

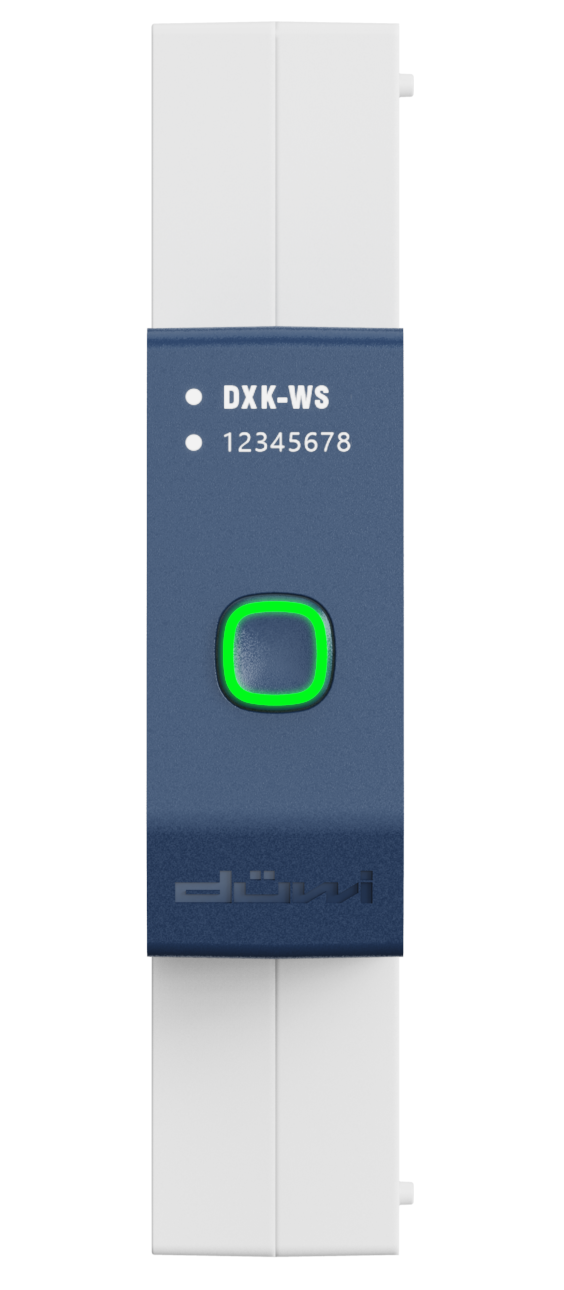

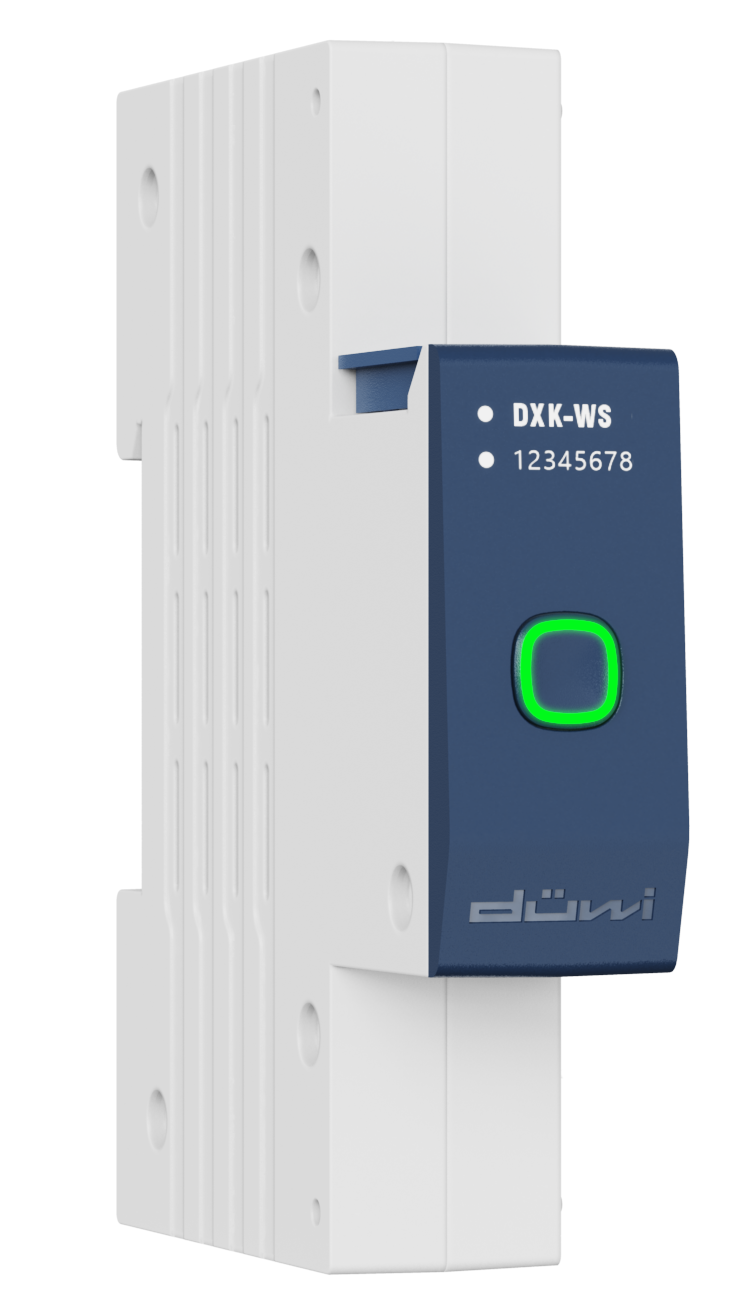

DXK-WS
墙壁开关转接模块
用于实现不同品牌第三方面板对接，能够对灯光开关、
空调设备、地暖设备、新风设备进行映射控制，
并通过智能家居系统、软件、云进行赋能。
-
产品参数
产品型号：DXK-WS
产品尺寸：74.5×90×18mm
通信协议：CAN总线
工作电压：24VDC
额定功率：＜1W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
产品性能需求
散热
电气环境要求
1.工作电压：9~24VDC。
2.额定工作功率：建议1W左右，待机功率
控制在0.3W以内，适配DXP-40满
足平层电源需求。 -
工作环境要求
.温度：1
工作极限范围：（-10~+60）℃；
工作后外壳表面温度低于60℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨

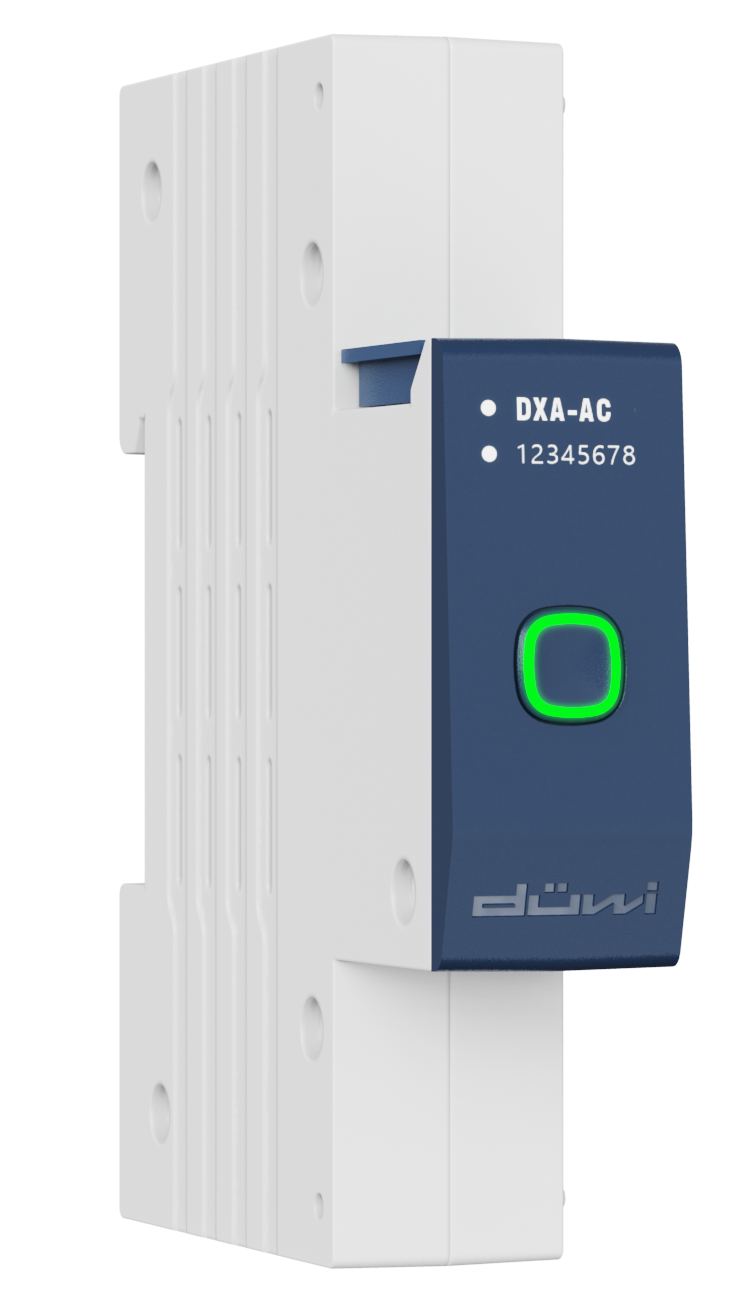

DXA-AC
32路中央空调控制模块
用于实现不同品牌窗帘电机的协议对接，实现对空调系统的
基本功能控制，并通过智能家居系统、软件、云进行赋能。
-
产品参数
产品型号：DXA-AC
产品尺寸：74.5×90×18mm
通信协议：CAN总线
工作电压：24VDC
额定功率：＜1W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
电气环境要求
1.正常工作电压：9~24VDC；
2.额定工作功率：
建议1W左右，待机功率控制在0.3W以内，
适配DXP-40满足平层电源需求。
测试环境需求
产品测试环境与正式商用环境的需求：
配电箱 -
工作环境要求
1.温度：
工作极限范围：（-10~+60）℃
工作后外壳表面温度低于60℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨

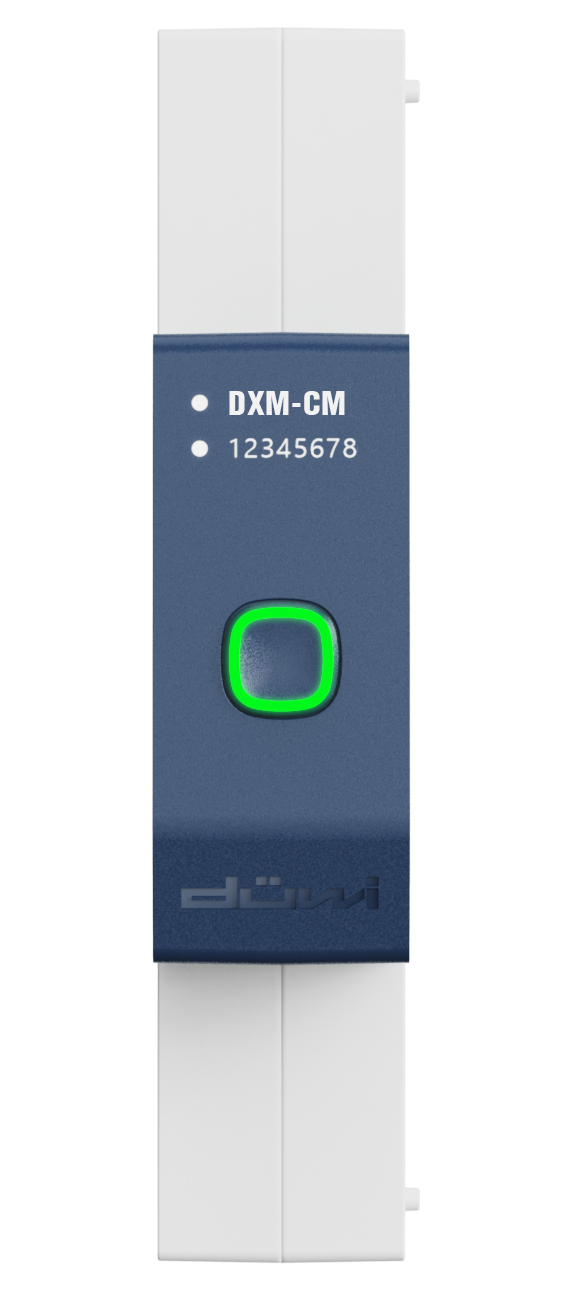

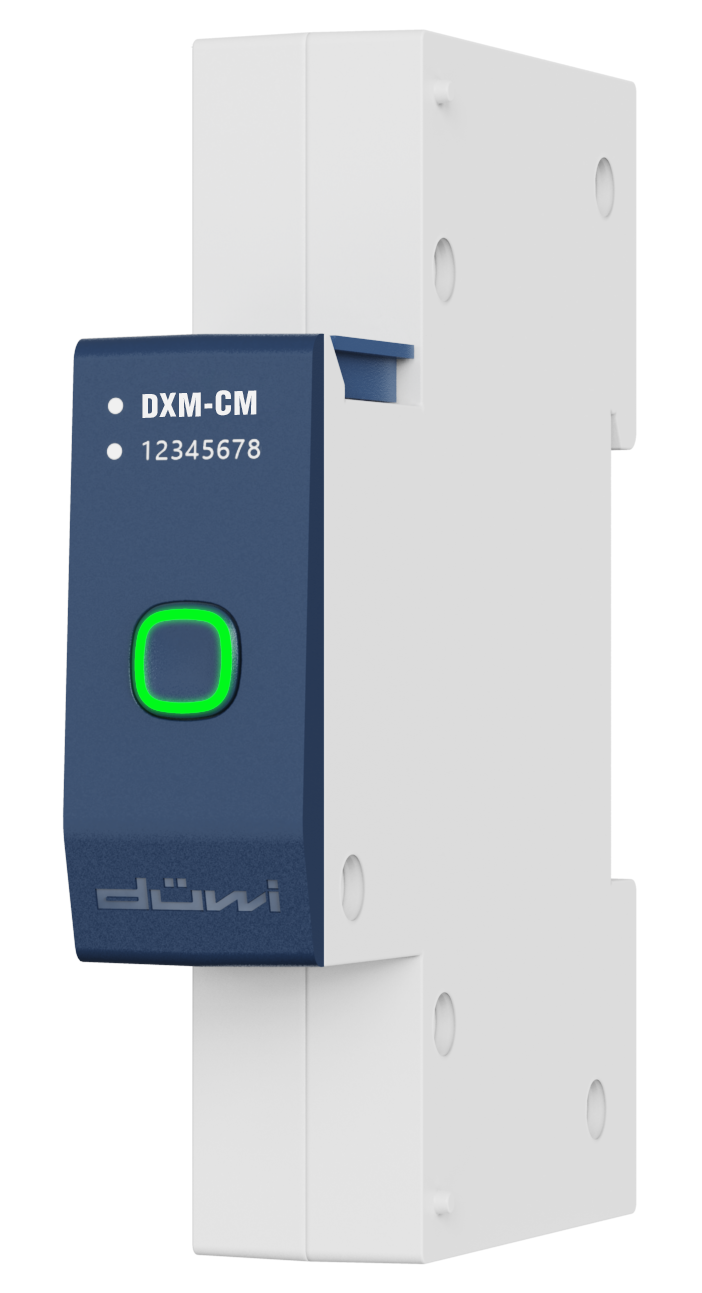

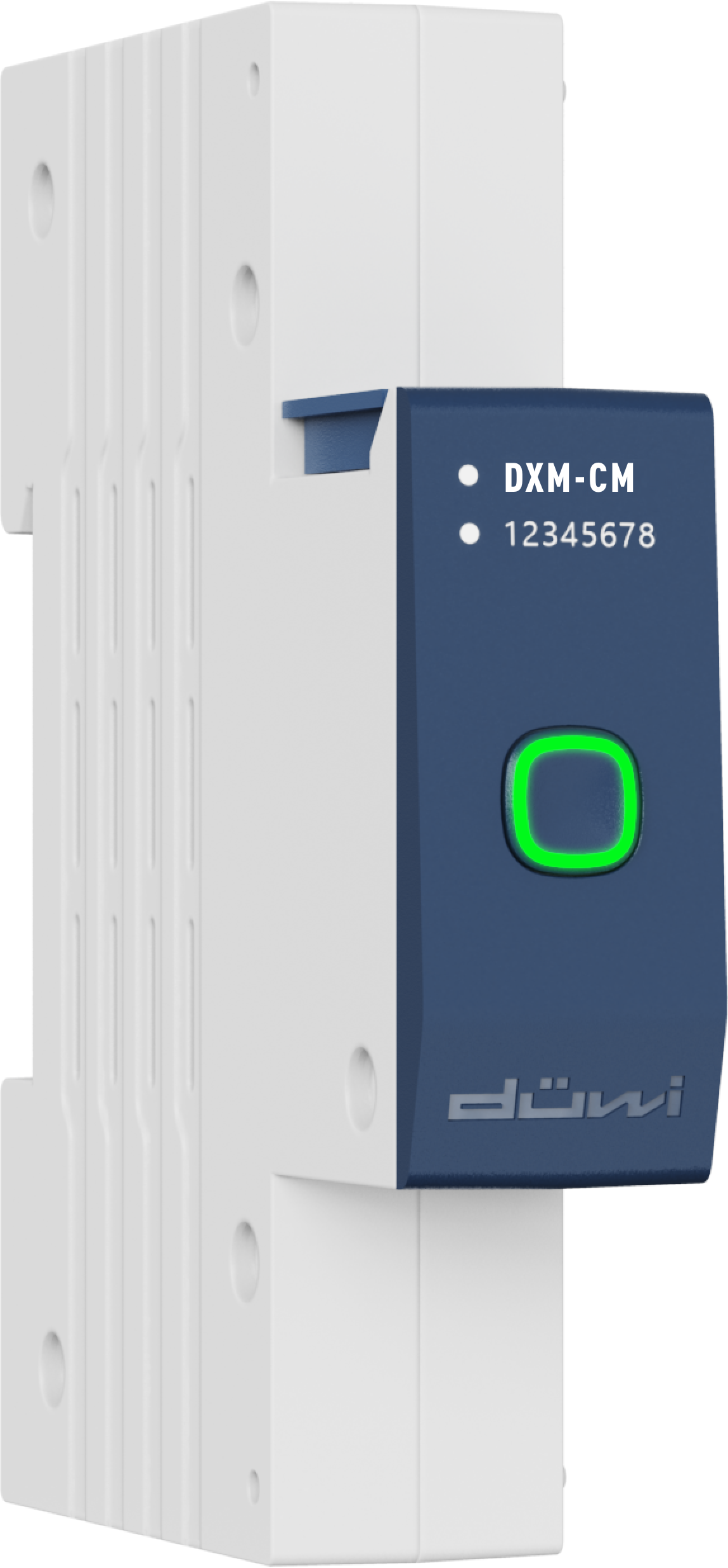

DXM-CM
中央影音控制模块
用于实现不同品牌功放、时序器、播放器、投影仪、背
景音乐协议对接，实现对影音系统的基本功能控制，
并通过智能家居系统、软件、云进行赋能。
-
产品参数
产品型号：DXM-CM
产品尺寸：74.5×90×18mm
通信协议：CAN总线
工作电压：9~24VDC
额定功率：=1W
工作温度：-10℃~+60℃
工作湿度：0%~90%RH，无冷凝
防尘：符合GB 4208中防护等级IP5X
安装环境：35mm标准导轨 -
电气环境要求
1.正常控制器输入电压：9～24VDC；
2.额定工作功率：
建议1W左右，待机功率控制在0.3W以内，
适配DXP-40满足平层电源需求。
安全性需求
外壳绝缘
-
工作环境要求
1.温度：
工作极限范围：（-10~+60）℃；
工作后外壳表面温度低于60℃
2.相对湿度：
工作极限范围：≤85%，非冷凝
3.防尘：符合GB4208中防护等级IP5X
4.配电箱标准轨道安装：35mm标准导轨
